WE211シングル 2008/7/21

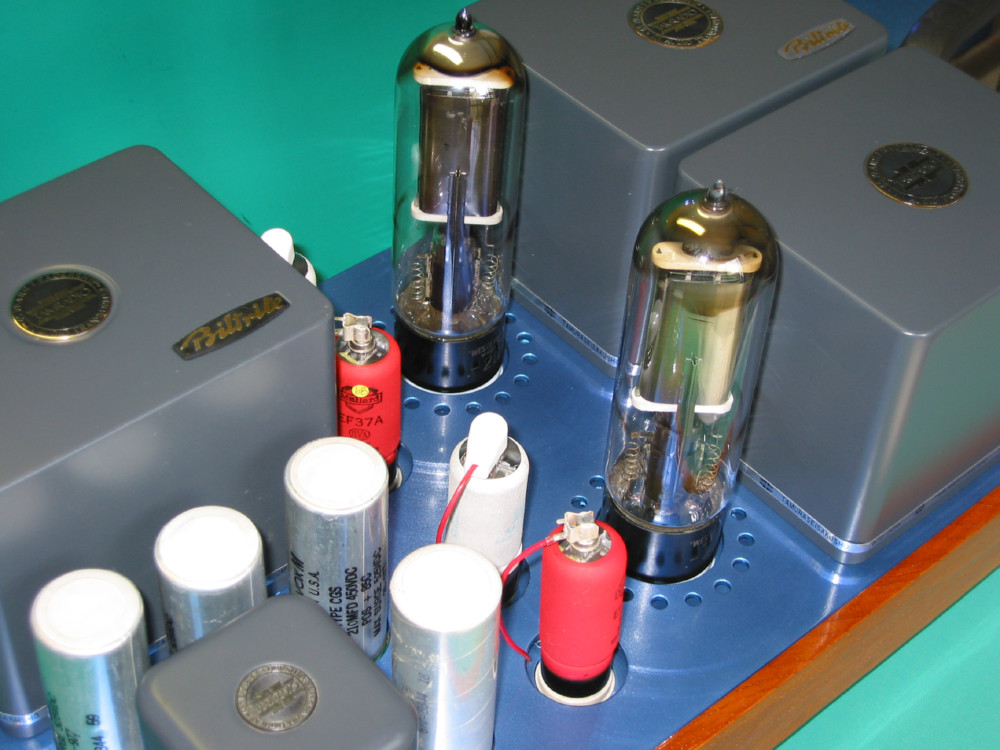

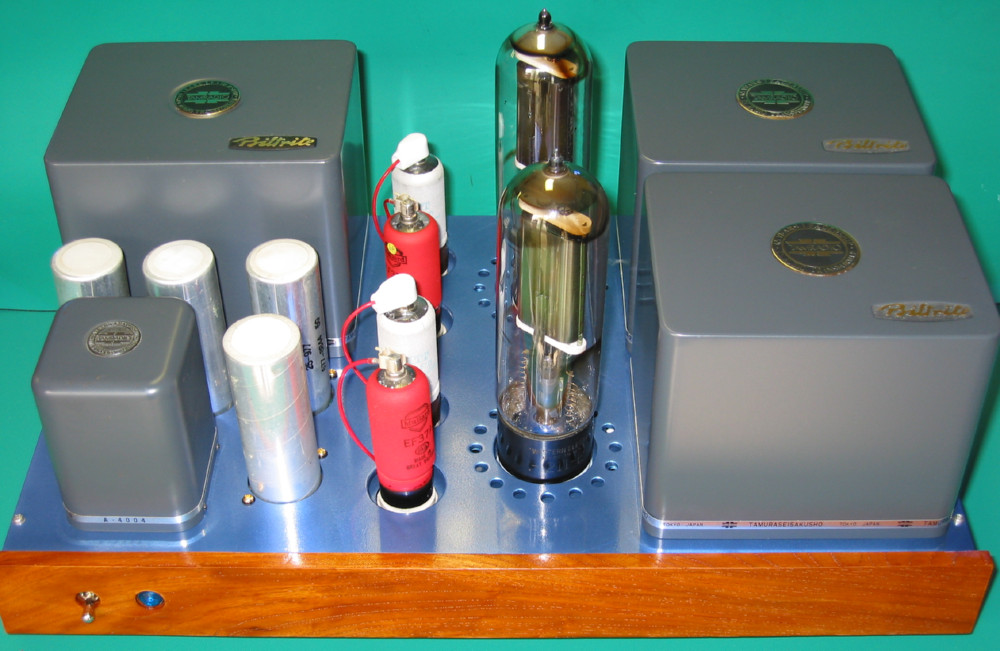

 WE211Eの入手を機会に今まで避けていた高圧アンプを作ることにしました。部品は以前から何種類か準備をしていました。この中で重量級のタムラ F2013とPC3011に決め20kgを越えてしまいますがステレオで組みました。とにかく少しでも早くWE211の音を聞きたいの一心でした。 ドライブはEF37A-WE336のつもりでしたがスペースの都合でEF37A、SRPPとなりました。
回路図

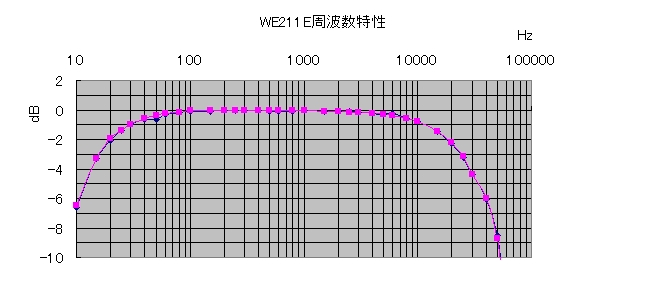

 WE211Eの規格はよくわかりませんが、750V500Ωで60mA位は流れるようです。最終的には長く使うことも考え750V750Ωとしました。50mA位流れました。 低域の伸びは少なくなりました。



2112



2112




s2



s2



EF37A

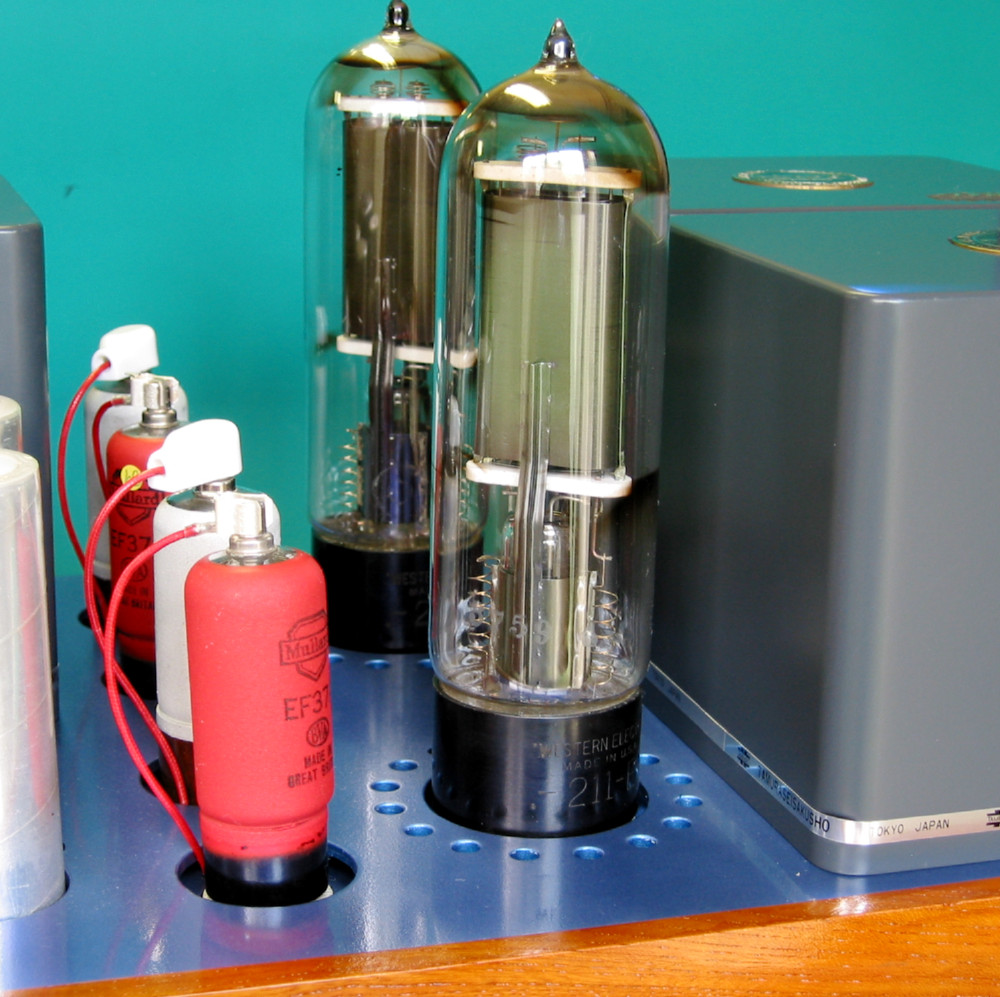

今回も ITT製CV358、EF37A互換です。2本でSRPPとします。下側だけ、赤いMullard製EF37Aを使いました。


BB


 カップリングコンデンサはスプラグ社のブラックビューティー160Pを使いました。 現代の物では代替えができません。音質上大きな差が出ます、高価ですが妥協できません。


リケノーム


 抵抗は理研のリケノーム(RMA)を使いました。


ハンダ


 今回は古いナッソです。確実に作りたいときはこれを使います。


300B12

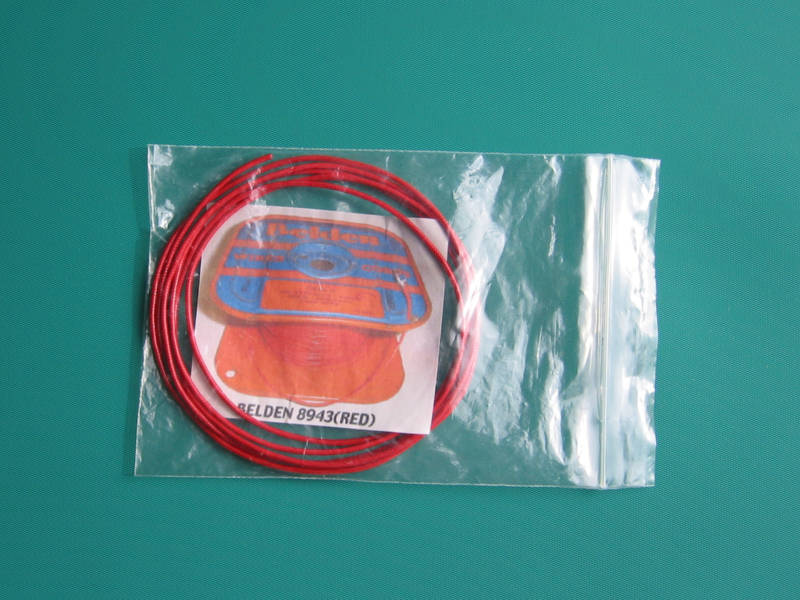

 ベルデン8943です。中域の厚みと高域の派手さがたまらないです。上記ハンダとセットで使いますと失敗がありません。
