２Ａ３シングル３　2006/7/10

またまた２Ａ３シングルです。今度は出力トランスをＵ−８０８に変更しました。またケースはアルミ板で作りました。

構成は６ＳＮ７（ＳＲＰＰ）６ＳＮ７（ＳＲＰＰ）、２Ａ３の３段構成で作りました。

回路図はこちらに用意致しました。

　

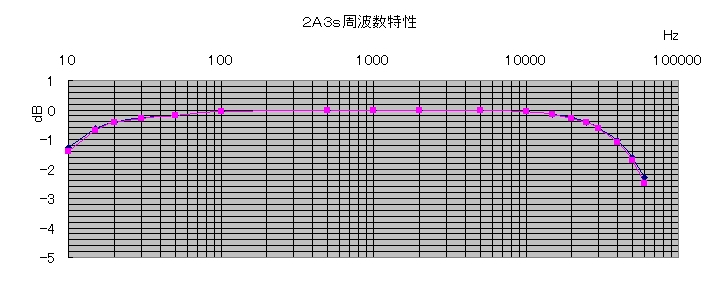

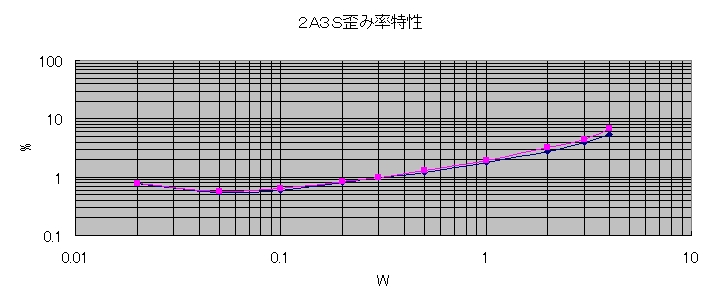

５Ｕ４Ｇのためか電圧は低めです。ＤＦは１．６と１．５８です。ノイズは２．２ｍＶと２．７ｍＶと若干高めです。ＡＣ点火では仕方ありません。 トランスの特性でしょうか２Ａ３−２に比べ高域が伸びています。
このアンプのハンダはcanfieldです。２Ａ３−１で好結果でしたので再度使ってみました。ペーストは米ビンテージ品を使い贅沢に作りました。線材も同様に４０年代ＷＥのエナメル線です。 これは20AWGと太いので細かいところは作業がたいへんでした。このハンダは終了です。線材ももう１台出来るかどうかです。
音質ですが２Ａ３−１に似ています。ハンダや出力トランスが関係あるのでしょか。高域は強調感があり気持ちいいです。中域も 元気に前に出ます。中高域の艶は絶品です。これでこのハンダは終わりなのが残念です。低域も十分出ますがもう少し力強さがあれば最高なのですが。

今回はケースをアルミ板で作ってみました。これで２Ａ３シングルアンプは終わらせたいと思います。
上板に３ｍｍ厚アルミ板、前後に同じく３ｍｍ厚、左右はねじ止めのため１０ｍｍ厚としました。下板は１．５ｍｍです。 前側に４ｍｍ厚のパネルを付けました。
ケースの大きさは、４０ｃｍ×２０ｃｍ、高さ４ｃｍ位です。

今回は定電流ではなく抵抗でバイアスを作ります。

今回は定電流ではなく抵抗でバイアスを作ります。

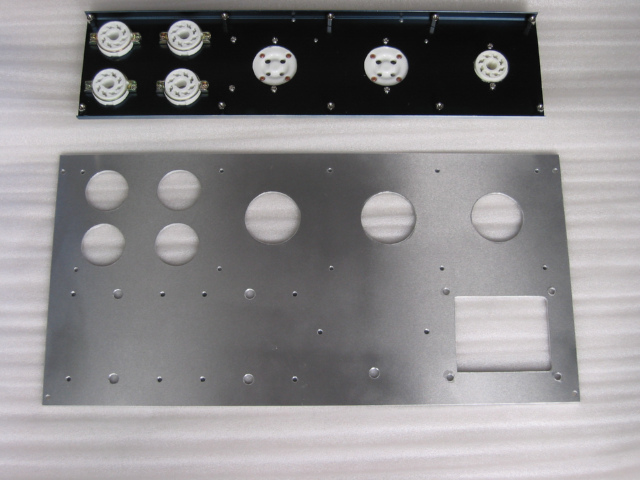

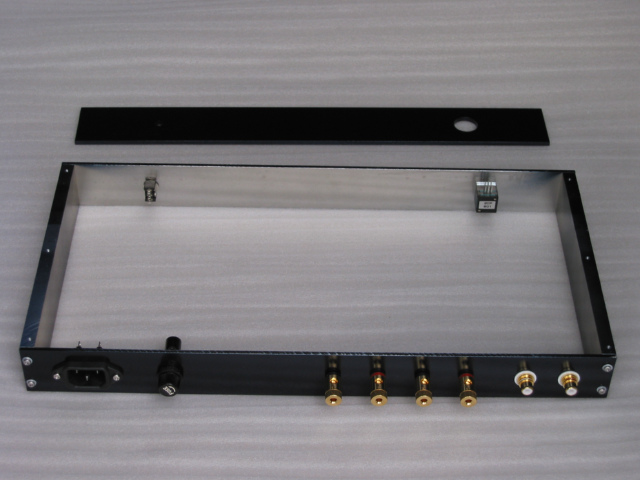

アルミ板を組み立て、塗装をしました。

上板はアルミ生地にクリア塗装をしました。

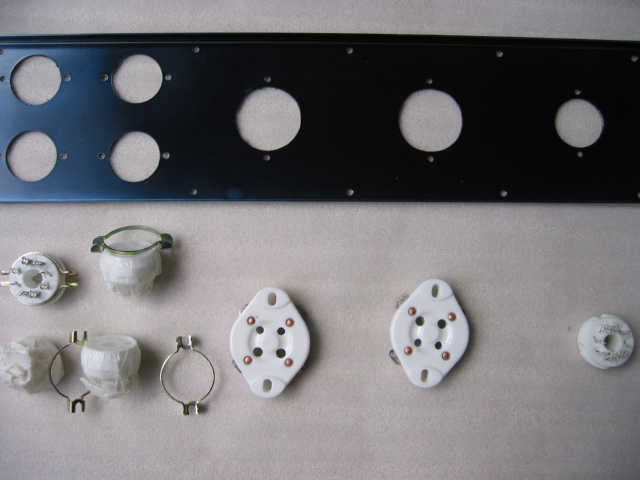

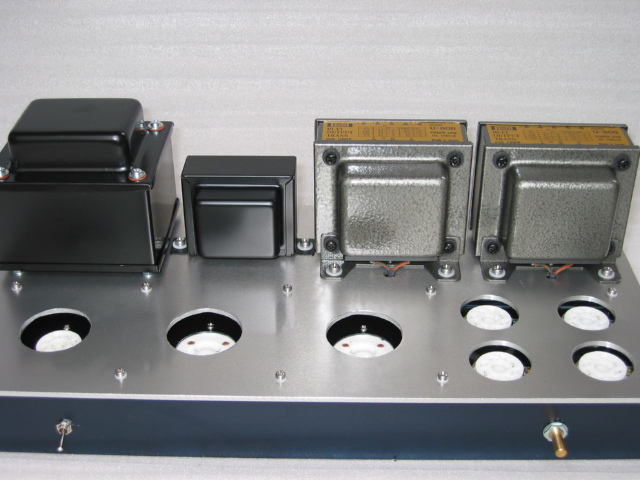

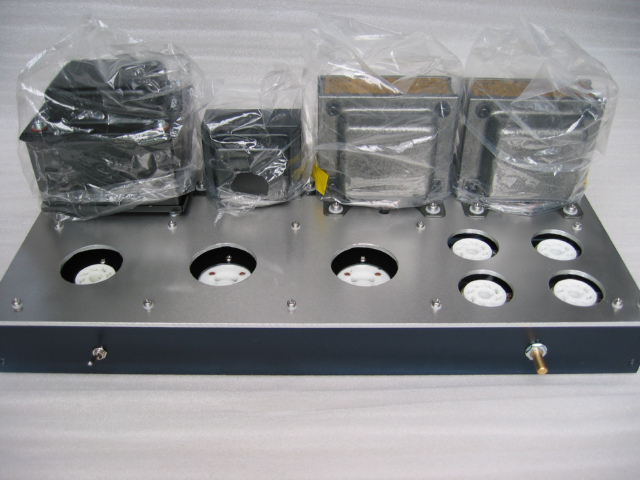

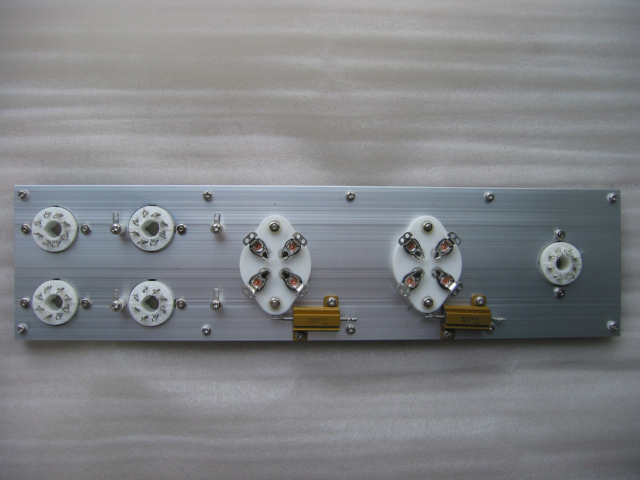

トランス類、サブシャーシーを取り付けました。後は配線です。

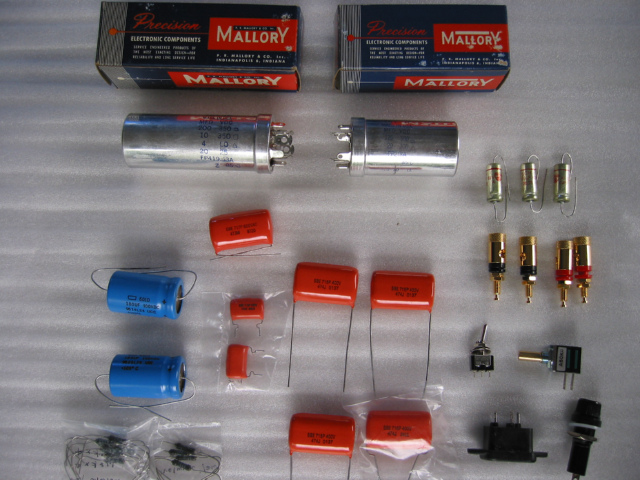

今回の部品です。カップリングコンデンサはビンテージではないのですがオレンジドロップを使いました。古い物を使ったときは 結果が良かったので今回は新しい物で作ってみます。数が多いのは値が違い、どれにするか後ほど決めます。
ボリュームは高価なのですが安心して使える東京光音のCP-601Aです。あまり抵抗値が高いのは好みでないので５０ＫΩです。
青いコンデンサはSpragueの601D　１８０μ／１００Ｖです。他にSiemensの１００μ／６３Ｖとマロリーのブロックコンを２個、 抵抗は60年代のメタルシ−ルドカ−ボンフィルム抵抗を使ってみました。 まだ、これだけでは足りません。

配線が終わりました。後は調整です。

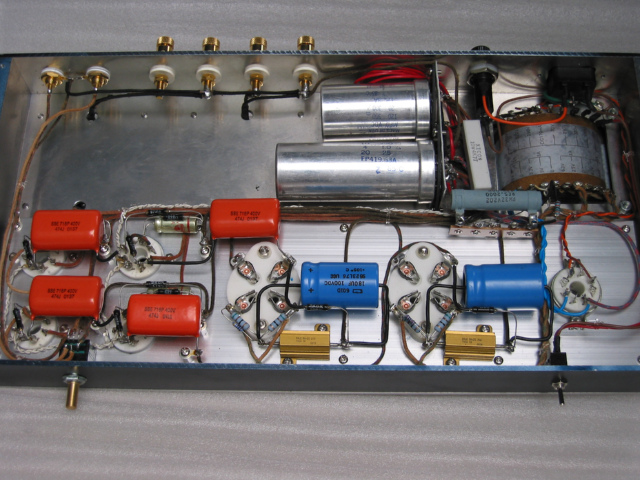

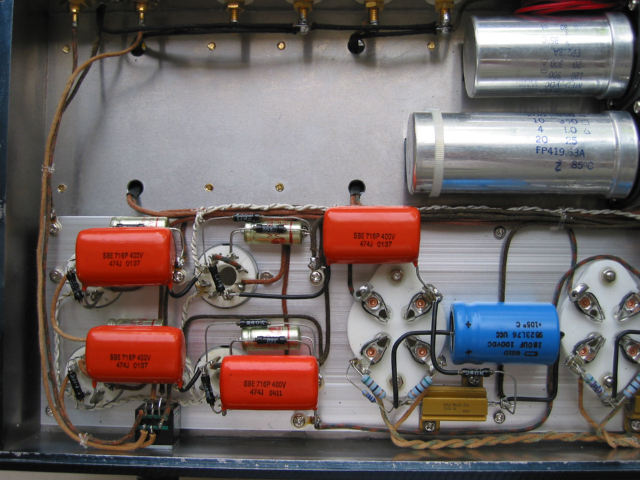

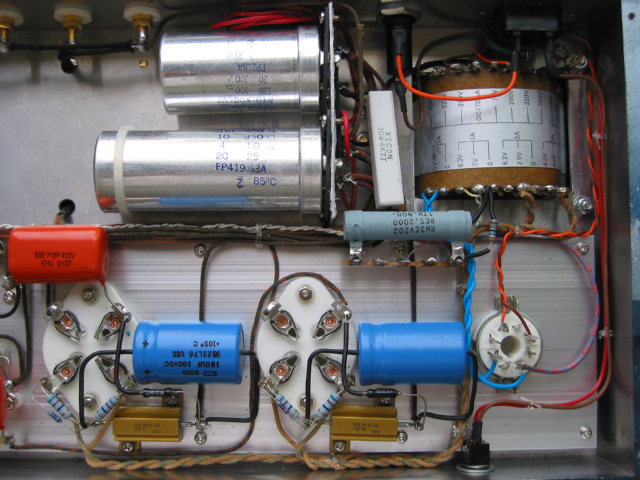

内部の配線状況です。

ジュラコンのスぺーサーを使ってターミナルにしています。熱に弱いのでテフロンの座金を挟んでいます。ビスは真鍮製

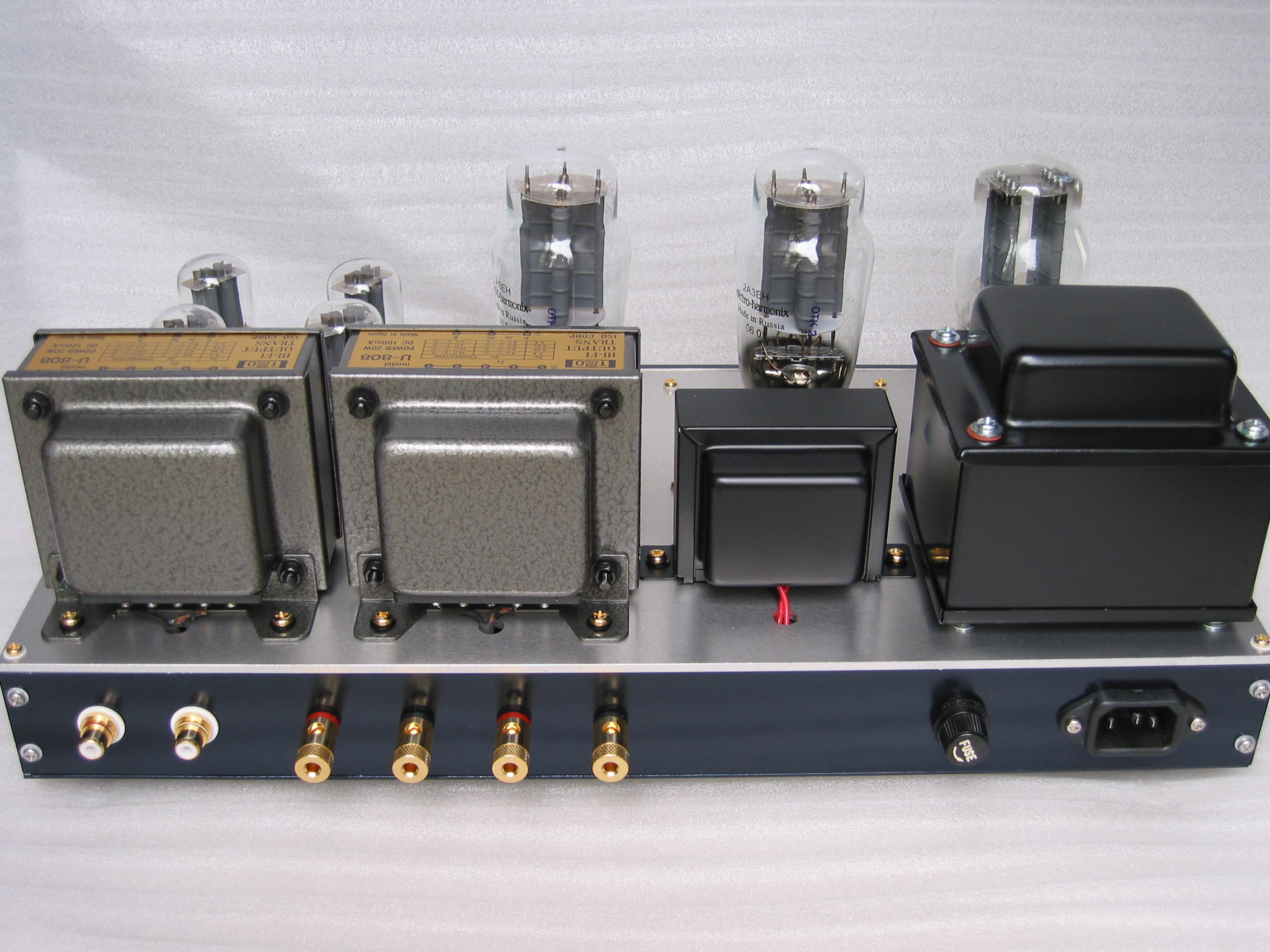

前パネルを付けて完成です。前パネルはシリコン接着剤で軽く止めました。その際固定した道具の跡が残ってしまいました。 その部分に飾りを付けてごまかしています。
ついでにビスを真鍮の金メッキ品に替えました。他のビス類も真鍮製かステンレスを使っています。

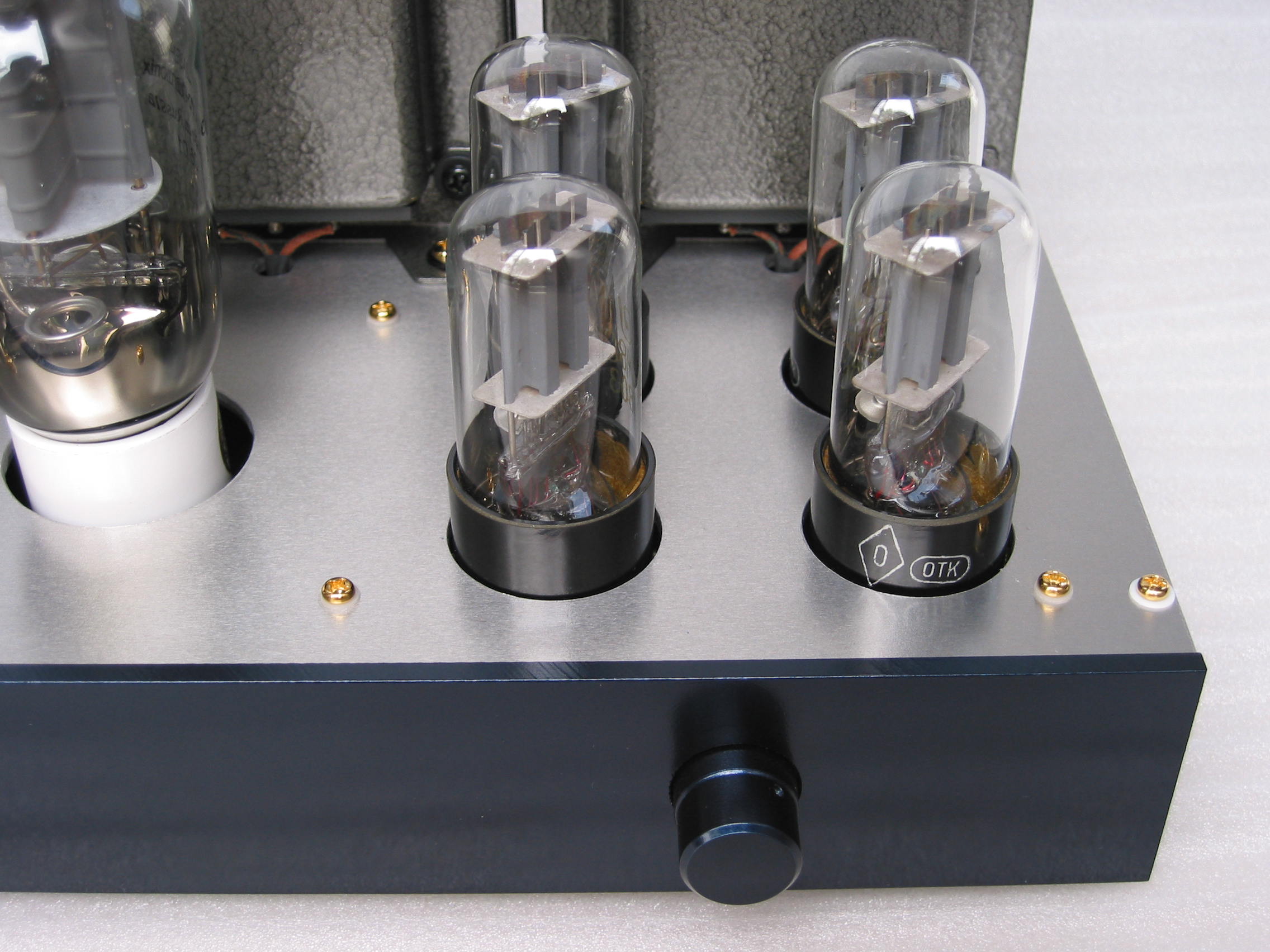

ボリュームのつまみはアルミ棒の削りだしを塗装しました。

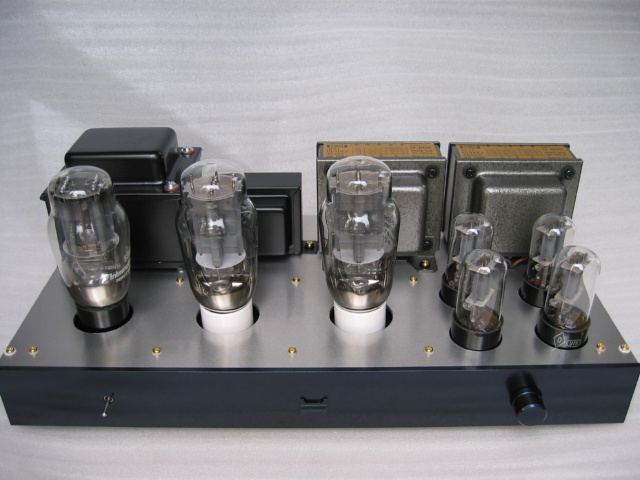

６ＳＮ７はロシア製６Ｈ８Ｃを使いました。新品ですがＲＣＡ等とは作りが安っぽく感じます。
最初はＲＣＡ等を使っていましたが新品で統一しました。５Ｕ４Ｇは古いロシア（ソ連）製です。

最終です。電解を固定しました。
