2A3シングル1 2006/5/30

以前からありました2A3シングルをきれいにして作り直しました。
CDプレイヤーから直接入力をできるようにバッファーアンプをもうけ、その後にボリュームを付けました。
配線には40年代と言われたWEのケーブルで、ハンダは50年代頃のcanfieldを使いました。本格的なアンプではないので、 派手で元気が良ければとの思いで作りました。
その結果は、派手です、高域にかなりの強調感があり、中域も元気に前にでます。出力トランスが小さいので低域は心配しましたが、 十分出ていると思います。ドライブは6SN7のSRPPですが、それも良い作用をしていると思います。

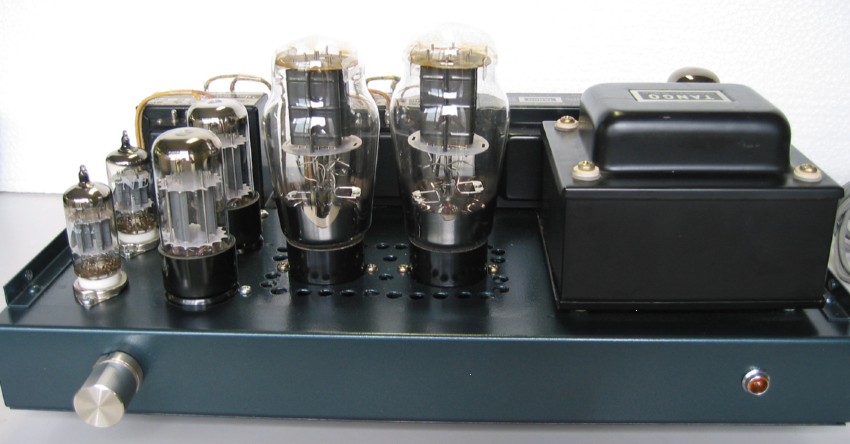

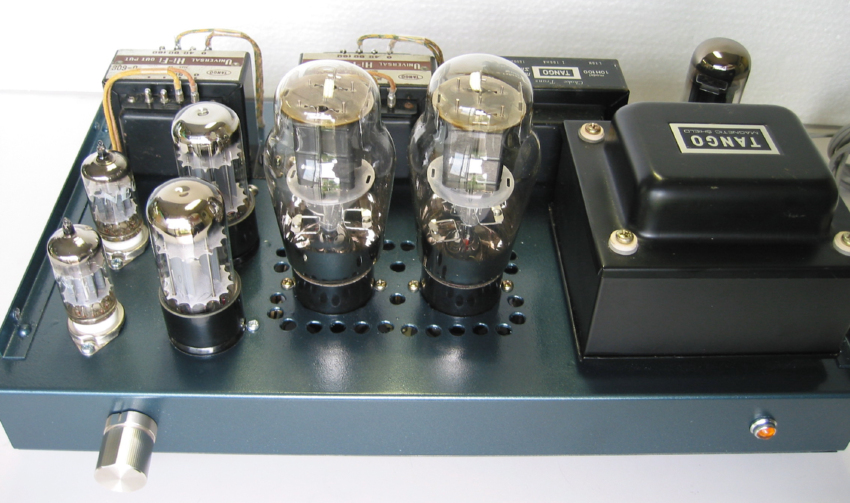

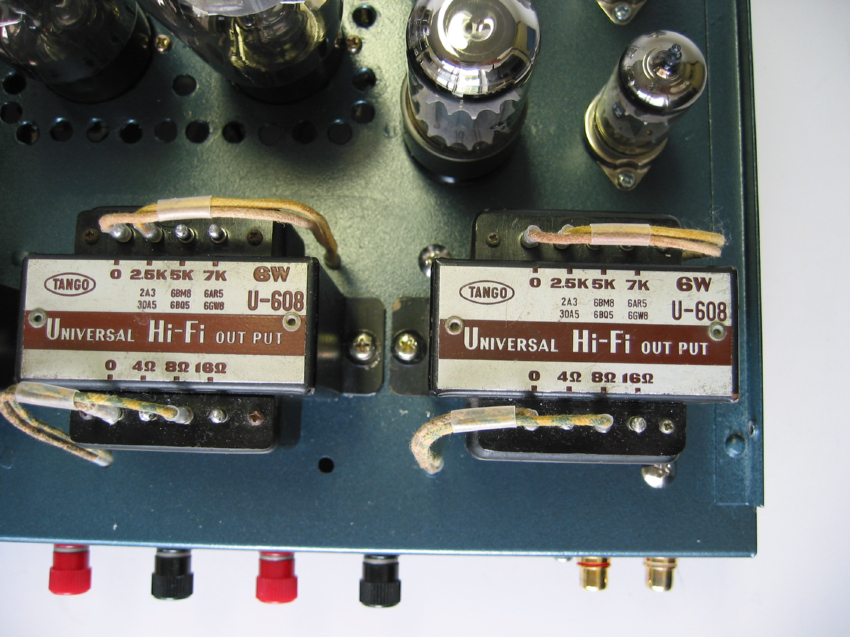

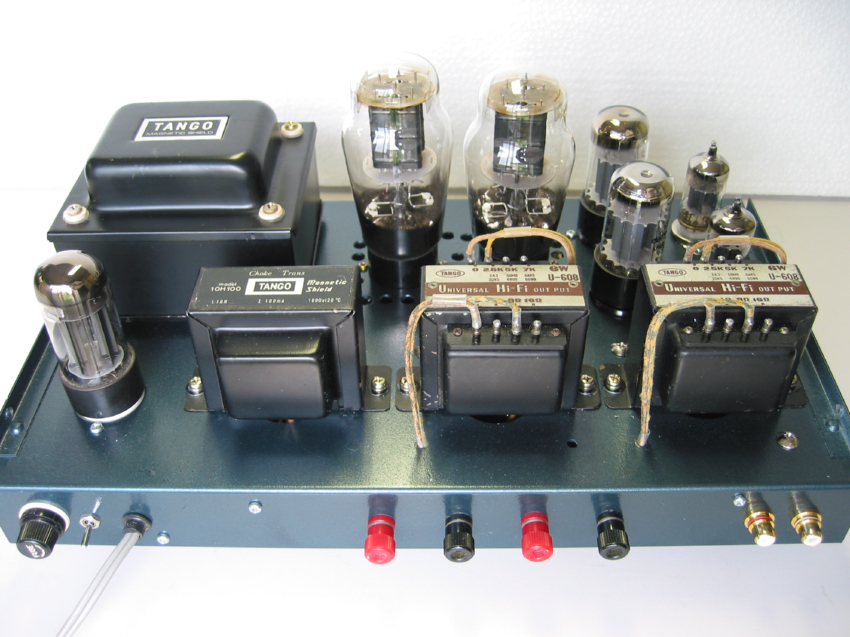

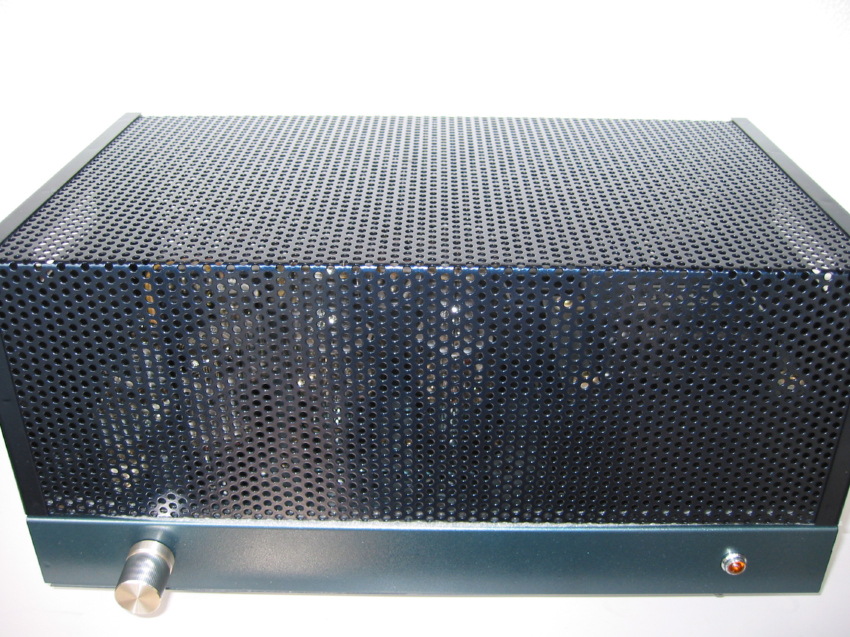

構成は12AU7(SRPP)、VR、6SN7(SRPP)、2A3、U−608。普段はボンネットがあります。
回路図


2A3s 2A3s

2A3S

2A3S

2A3S

2A3S

2A3S
