プリアンプ EF37A,CR,EF37A,VR,EF37A 2009/11/6


前回のプリ全く同じで、EF37A3結3段構成で作ってみました。ハンダと線材そしてブロックコンは変えました

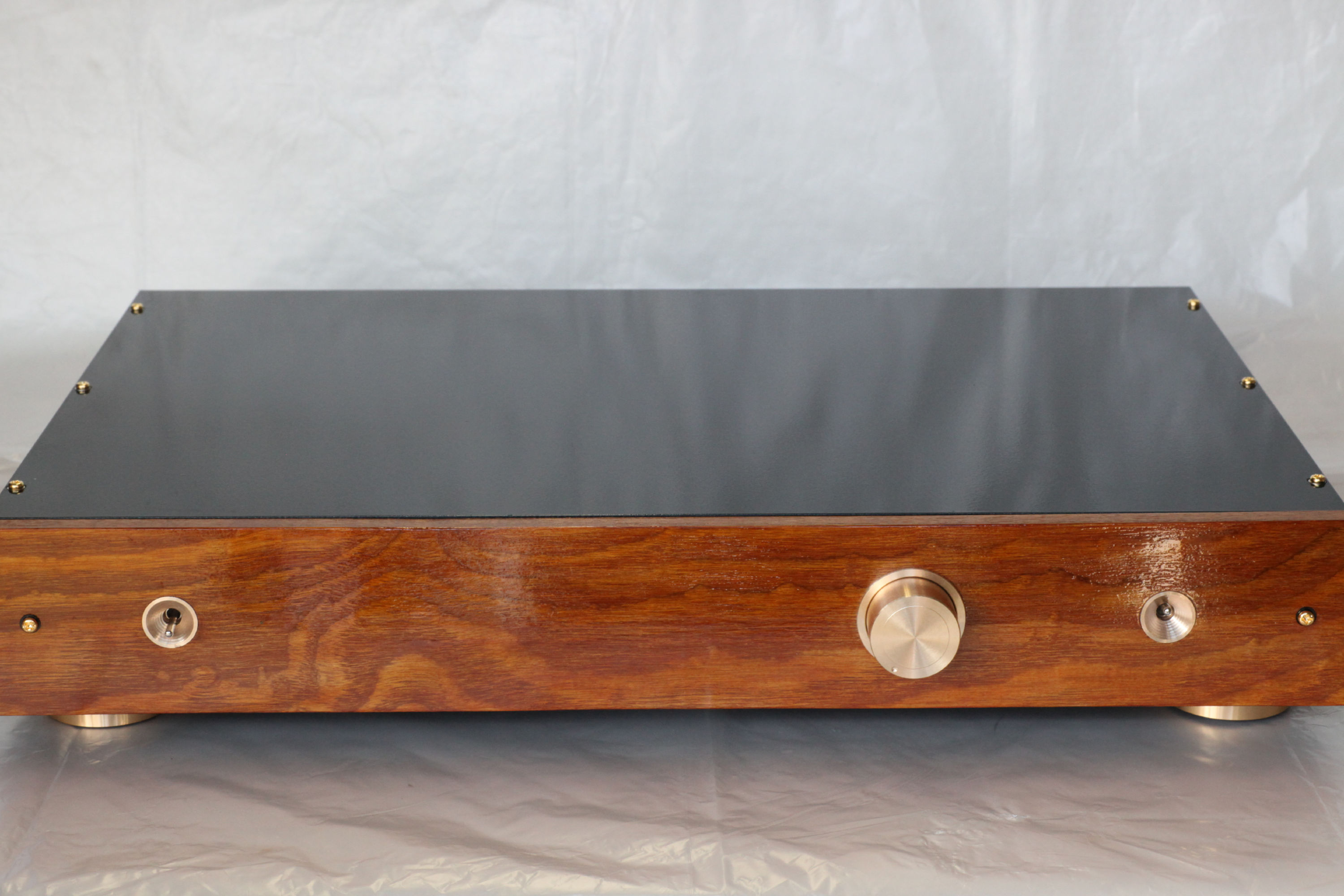

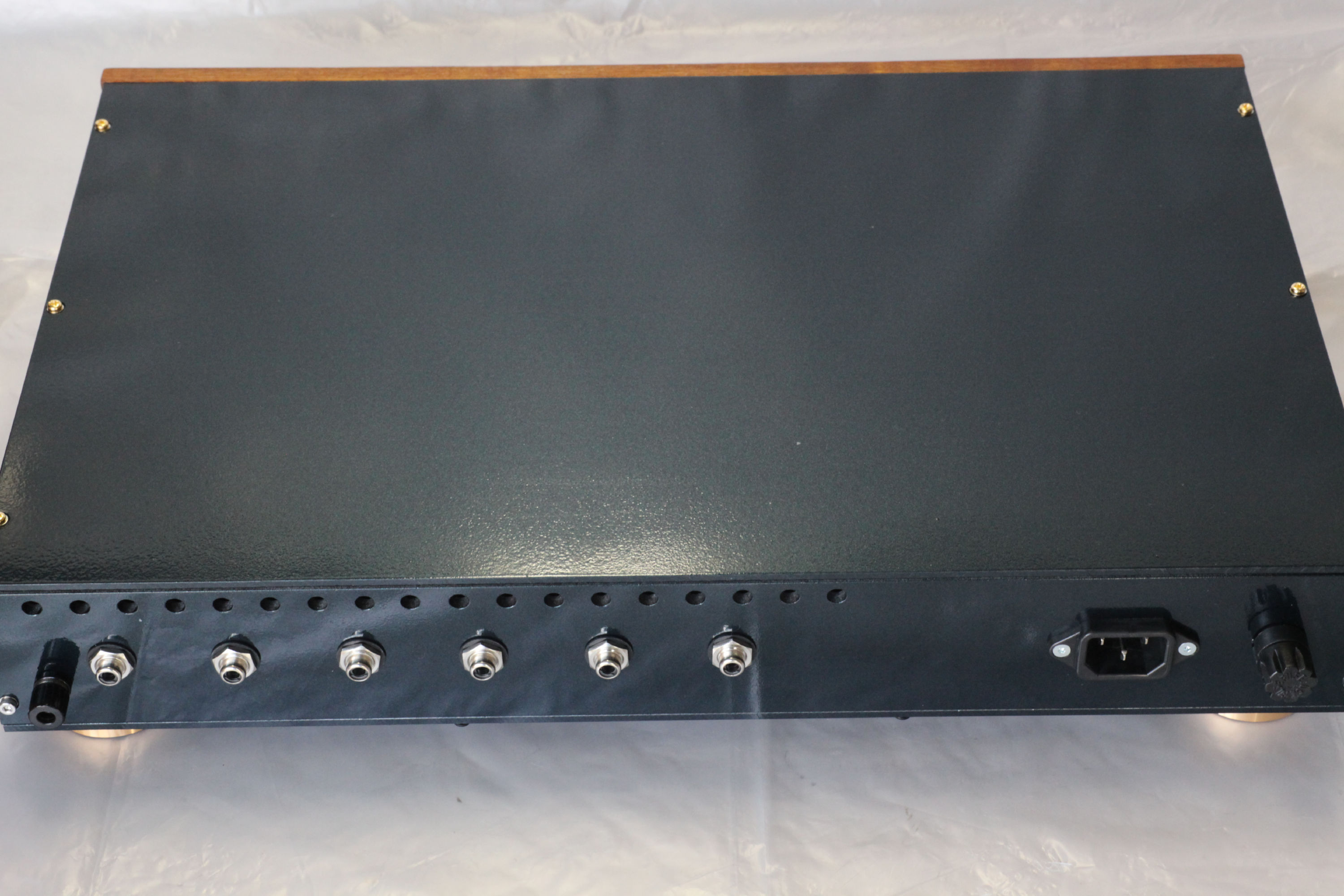

外観は同じですが仕上がりが良くなっています。

回路図



p4ef

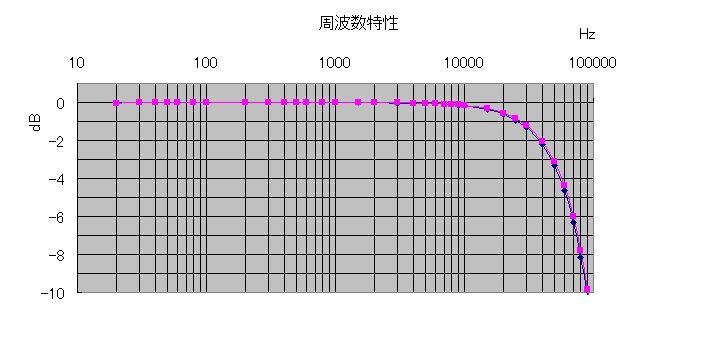

 AUX入力の周波数特性


p4ef

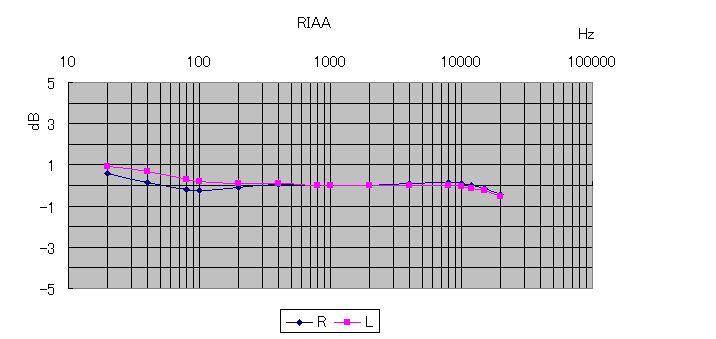

PHONO入力の出力特性(RIAA偏差含む)


ef37a





ef37a

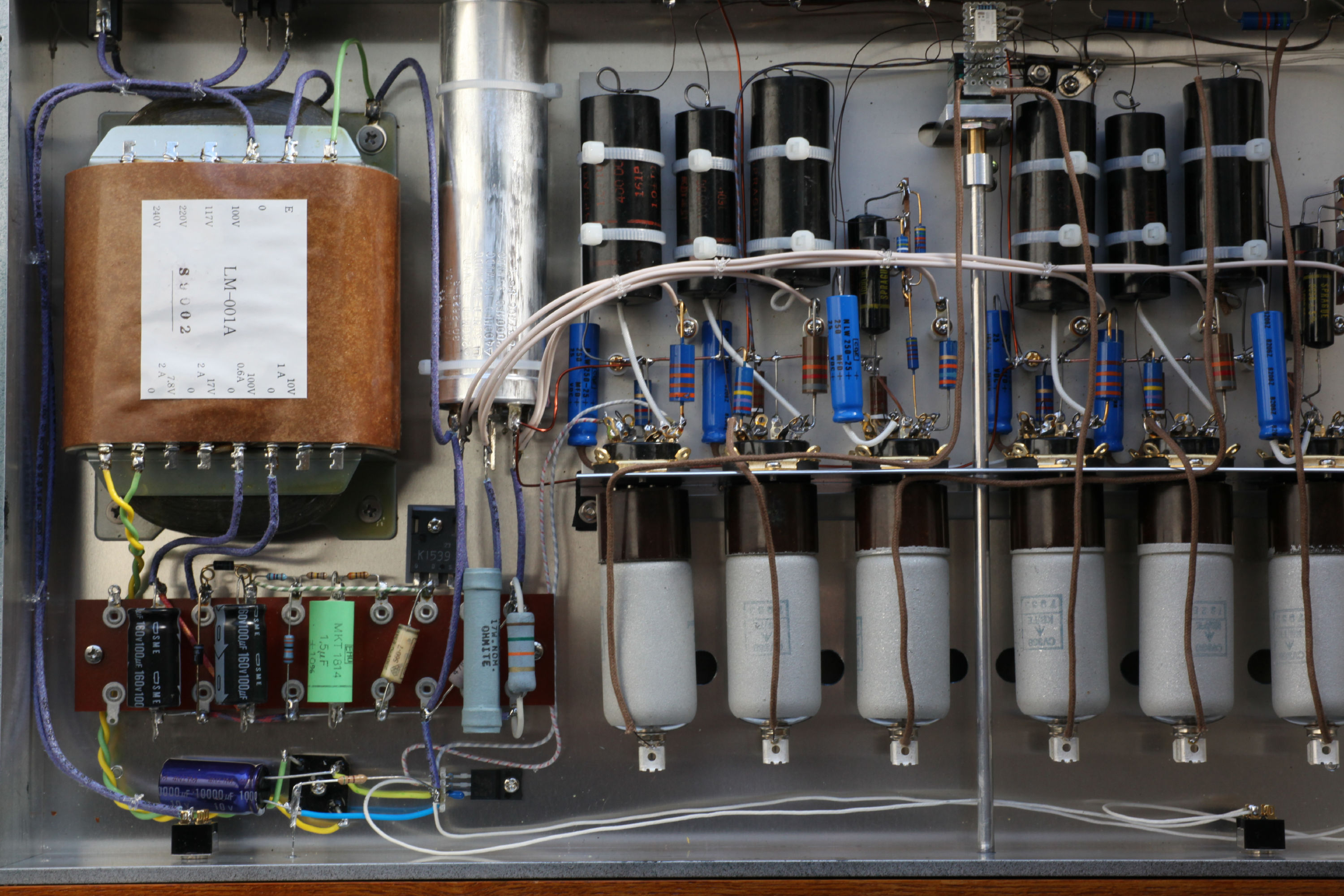

 これもアンプ部のフィルムコンデンサ−はすべてブラックビューティー、ブロックコンデンサはPHILCO(USA)です。





ef37a

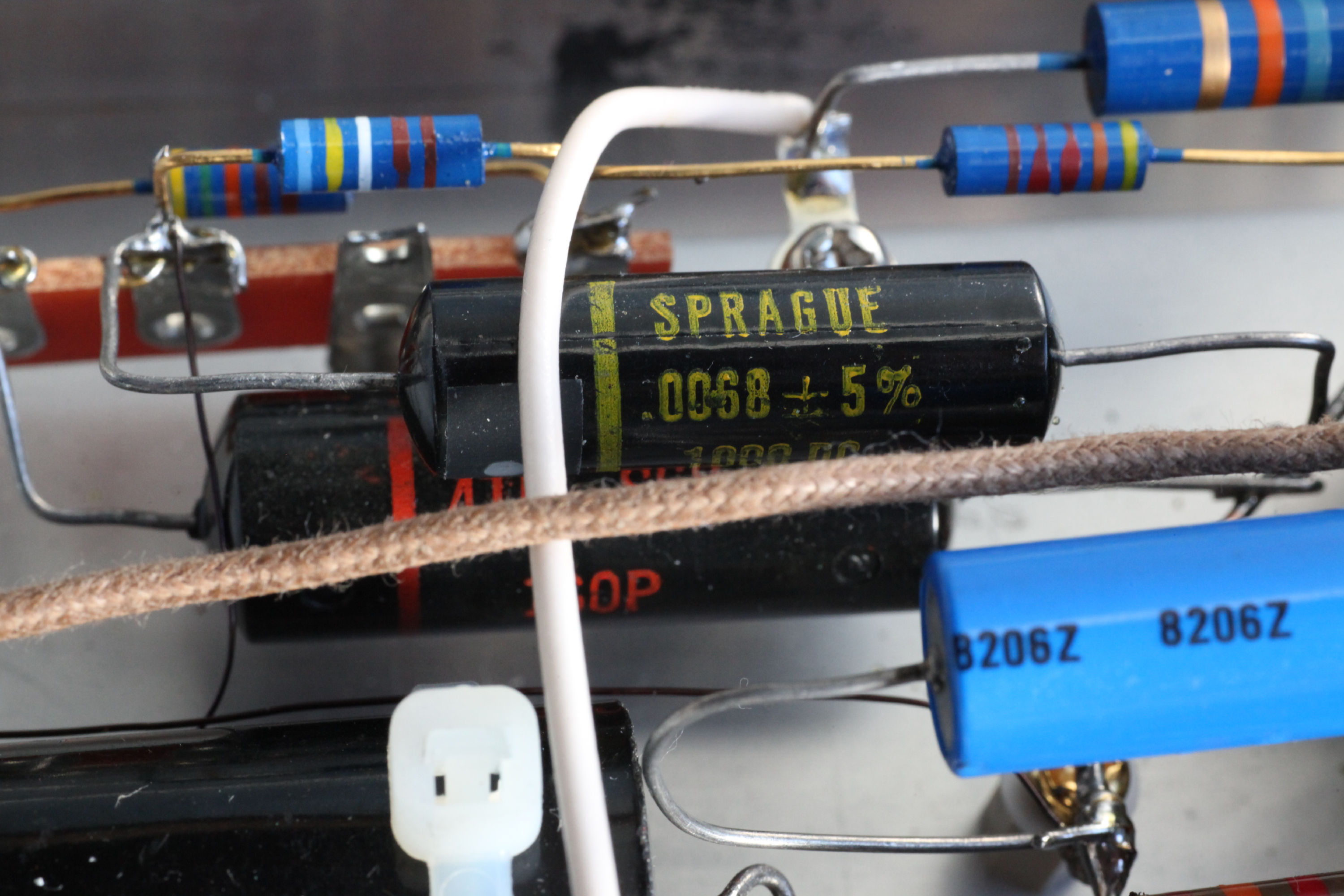

 CRのイコライザーは今回もブラックビューティーです。
