プリアンプ7 EF37A,CR,EF37A,VR,EF37A 2010/3/3

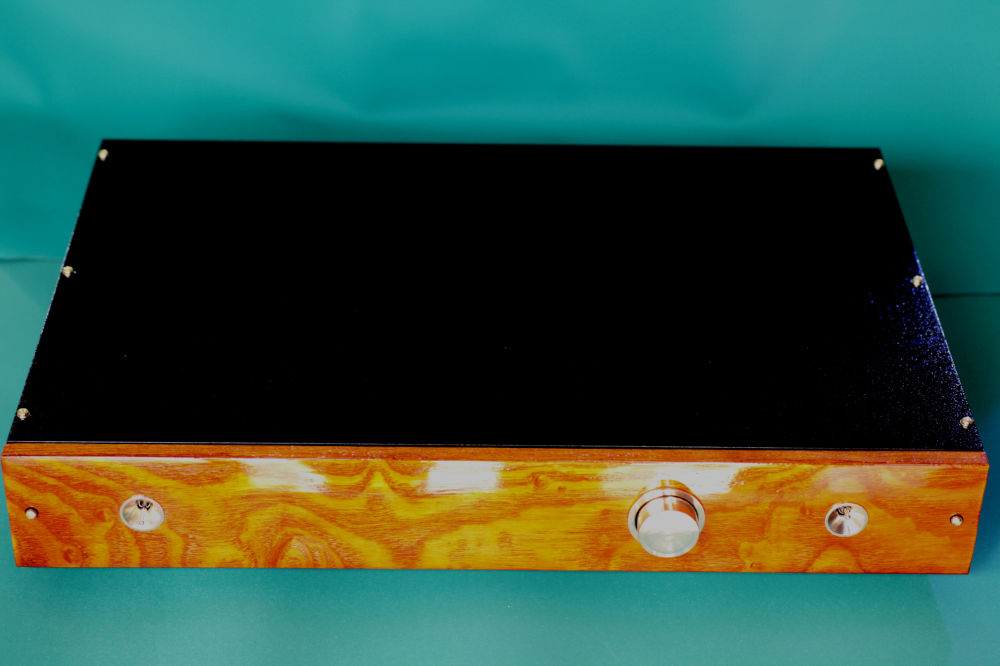

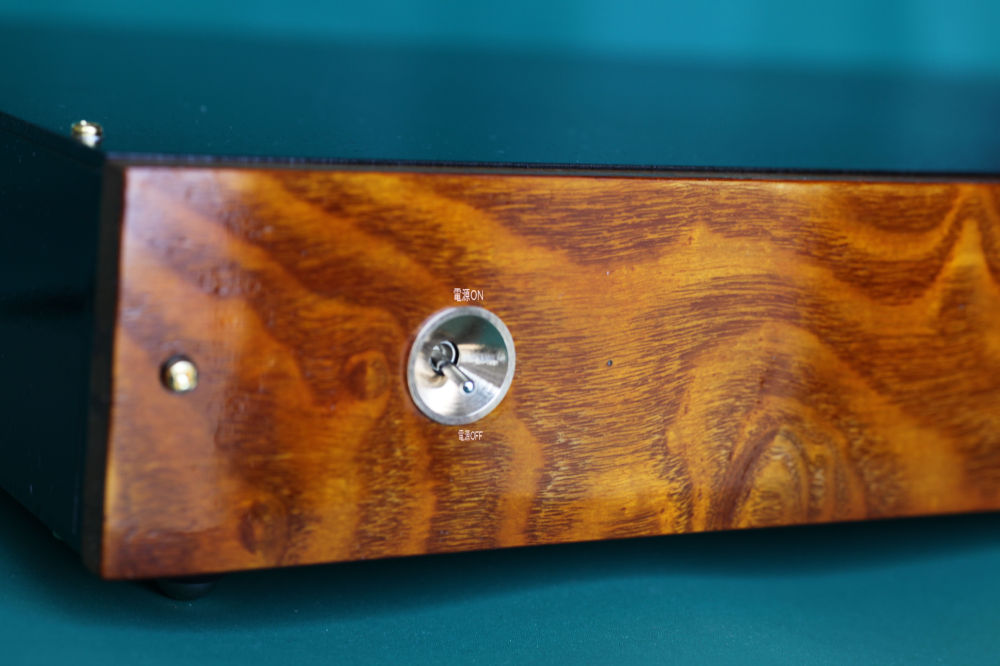

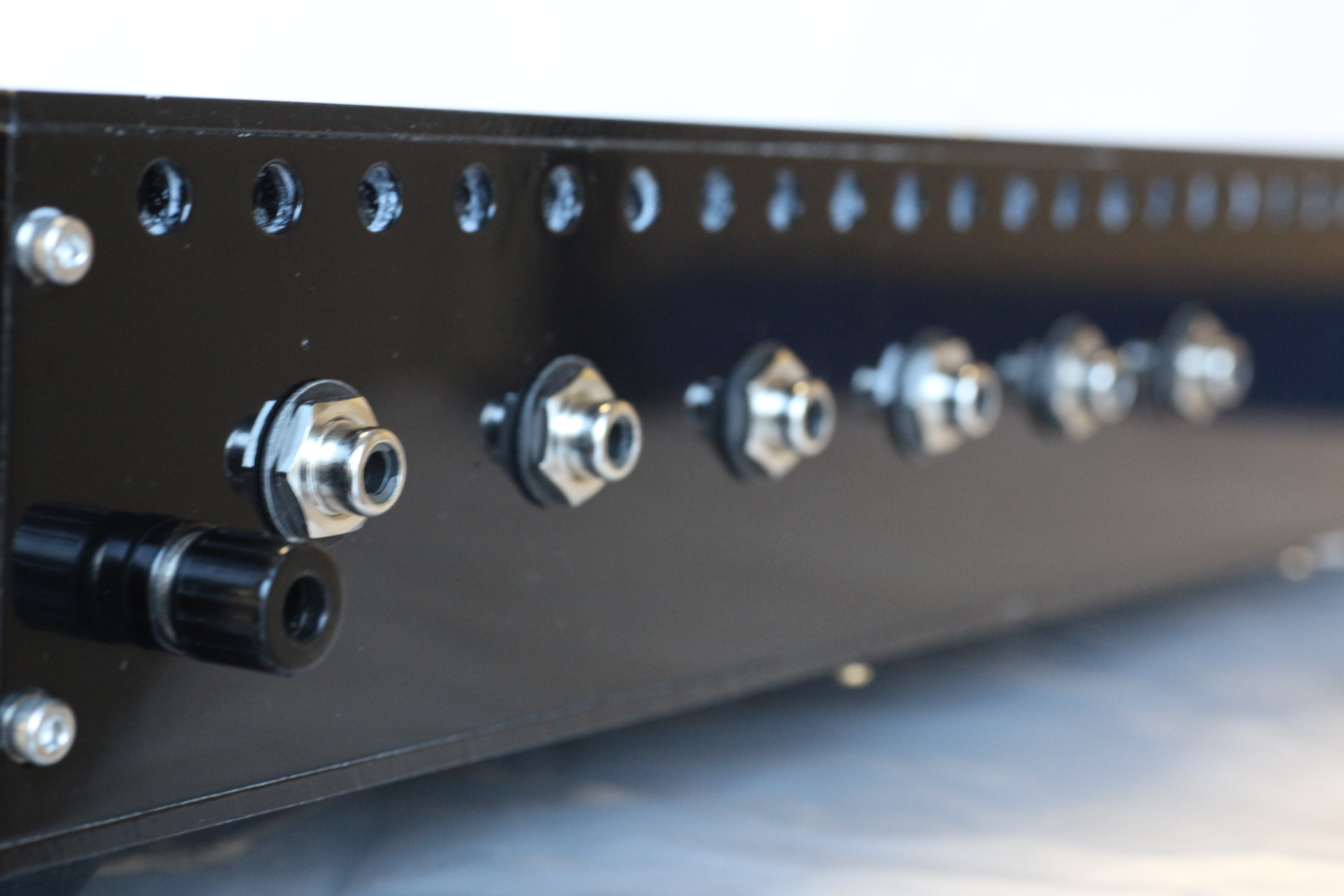

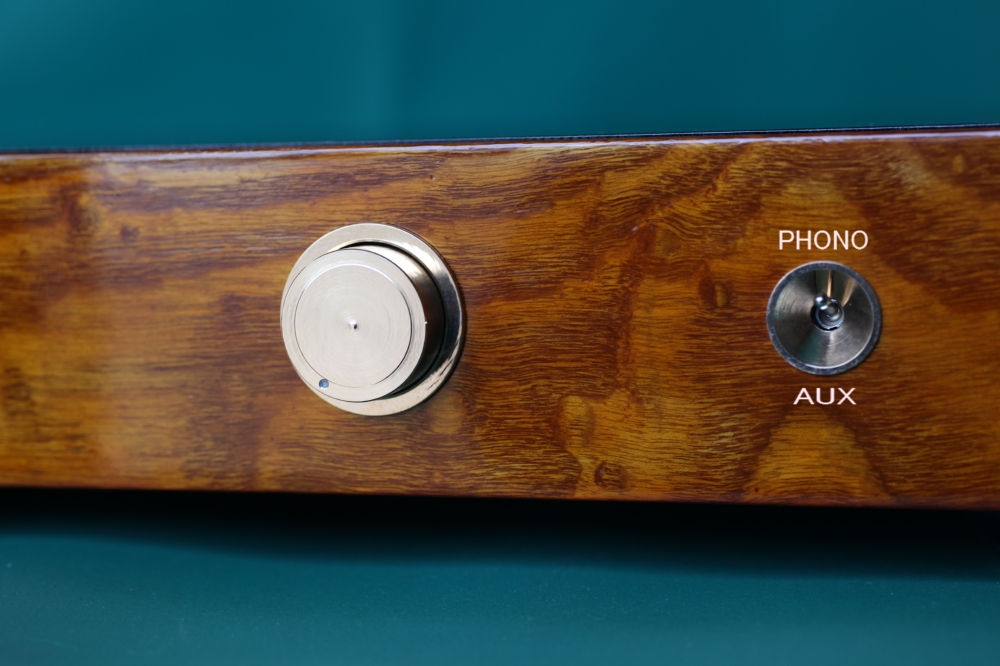

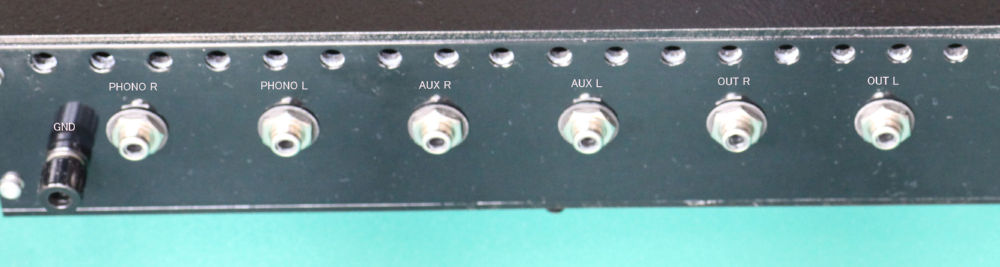

 今回も結局同じものになってしまいました、EF37A3結3段構成です。当初は出力を6SN7のSRPPで作りましたが思わしくなく、元に戻りました。外観は同じです。
 何度か作り直しました。真空管の配列はこの方が一般的です。ノイズ的にもこの方が良かったです。

回路図



p7ef

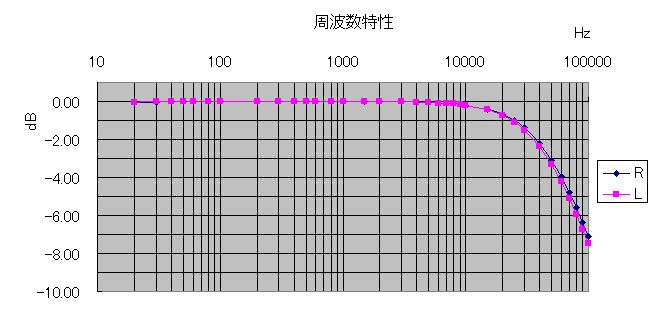

 AUX入力の周波数特性


p7ef

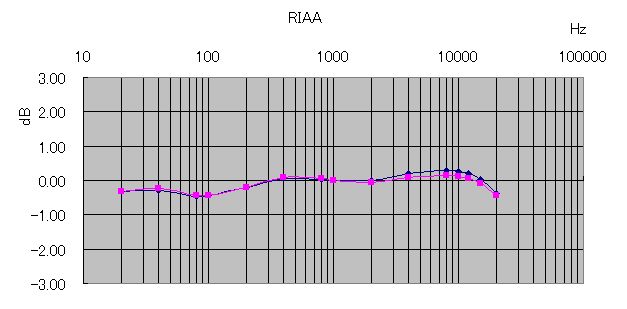

 PHONO入力の出力特性(RIAA偏差含む)調整をしてプラマイ0.5dBに入れました。


ef37a







ef37a







ef37a







ef37a

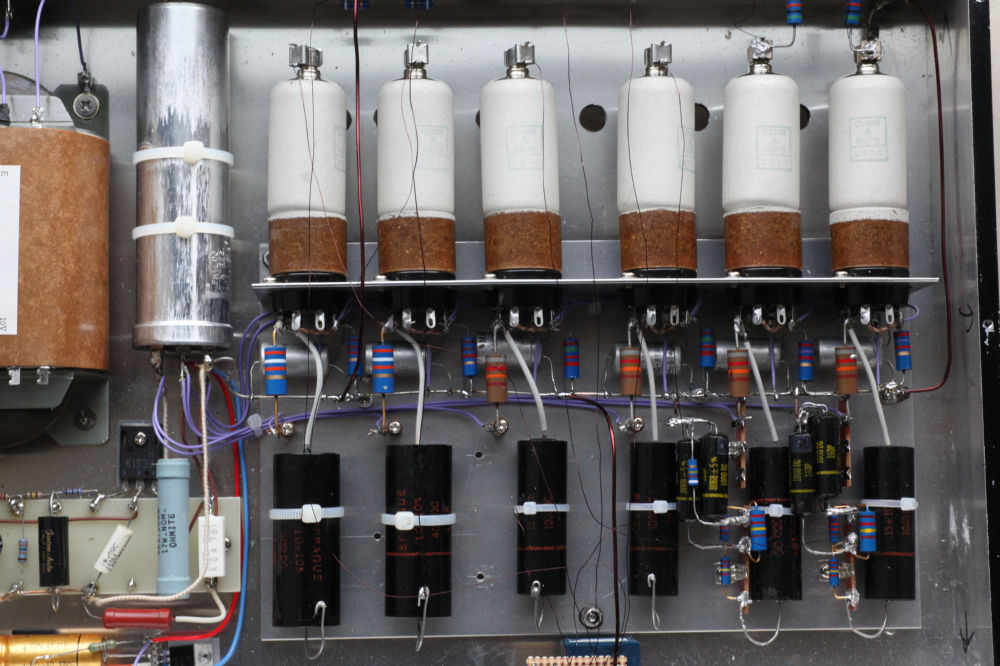

 アンプ部のフィルムコンデンサ−はすべてブラックビューティー、ブロックコンデンサはPHILCO(USA)、抵抗はリケノームです。今回は上の写真にある様に0.0068uFを 3個並列に使い定数を作っています。ブラックビューティーは必要な値が手に入らないので苦肉の策です。




ef37a







ef37a







ef37a
