300Bシングル17 2011/3/24

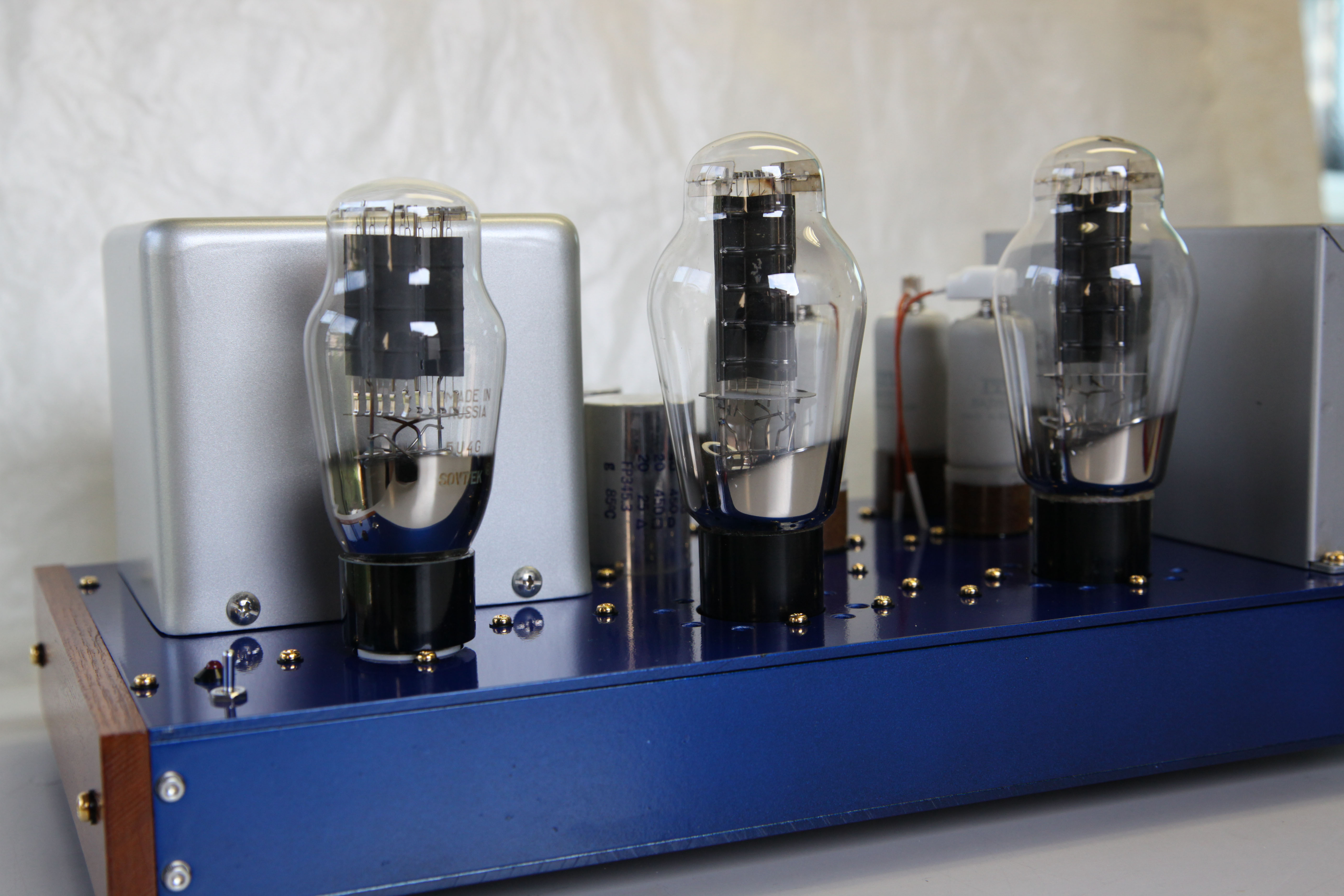

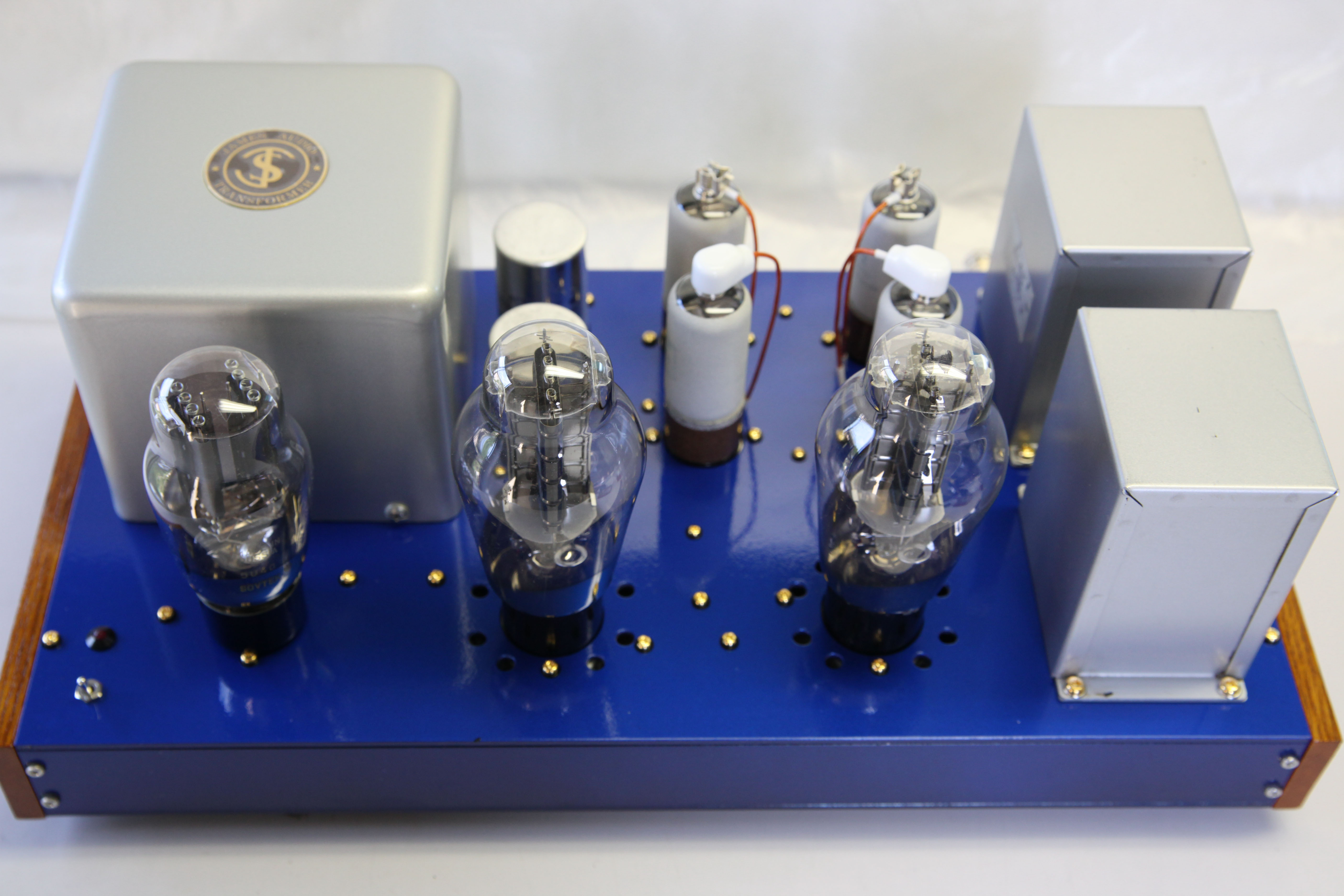

 香港製171Aタイプのトランスで作りました。オークションで入手しましたので詳しいことはわかりませんが3KΩ−8Ω,16Ω 対応です。特性的にはそれほどではないのですが、レンジが広く、なめらか印象でとても良いです。

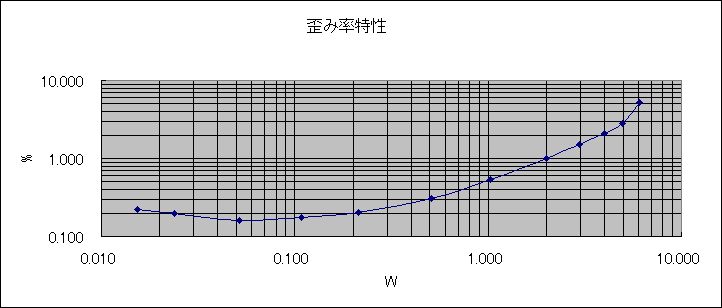

 特性表は8Ωですが、16Ωでも測定をしてみました。
Rch
196mV入力で1W

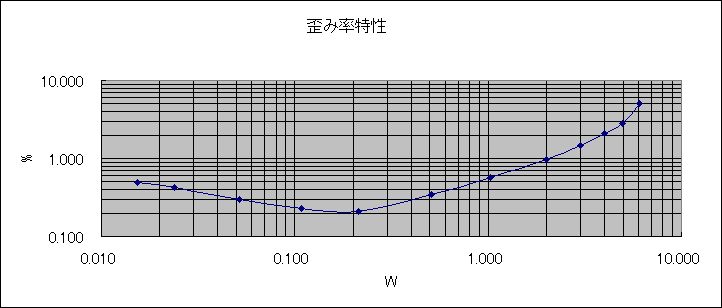

歪み率 1Khz - 0.495%
     10Khz - 0.456%
     100hz - 0.701%
ノイズ入力ショート時 2.3mV

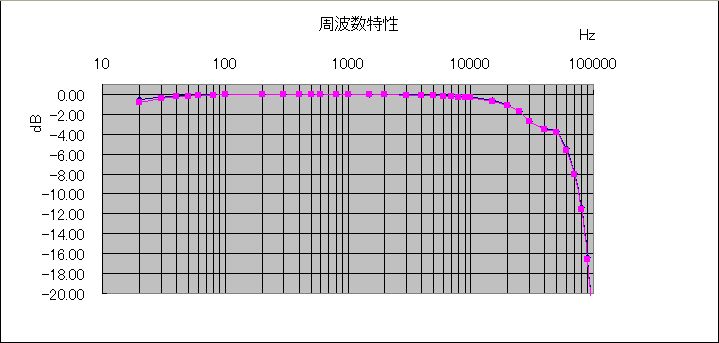

周波数特性 20hz -0.83dB
        30hz -0.37dB
        10Khz -0.44dB
        20Khz -1.19dB
Lch
192mV入力で1W

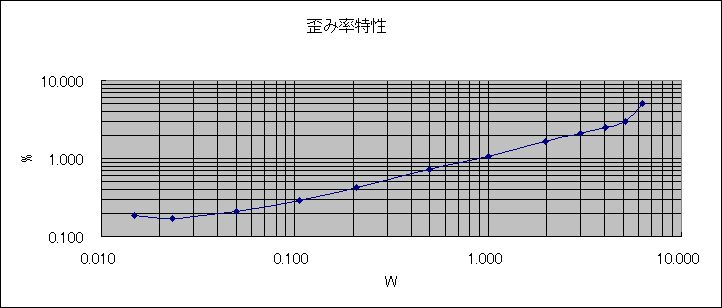

歪み率 1Khz - 0.552%
     10Khz - 0.685%
     100hz - 0.557%
ノイズ入力ショート時 1.3mV
周波数特性 20hz -0.73dB
        30hz -0.33dB
        10Khz -0.44dB
        20Khz -1.12dB


回路図



300Bを取り替えて特性を取ってみました。

300B17

ノーブランド中国製1


300B17

ノーブランド中国製2


300B17

ノーブランド中国製3


300B17

ノーブランド中国製4


300B17

スヴェトラーナ1


300B17

スヴェトラーナ2


300B17

CETRON1


300B17

CETRON2


300B17

中国製とCETRON


300B





300B





300B





300B
