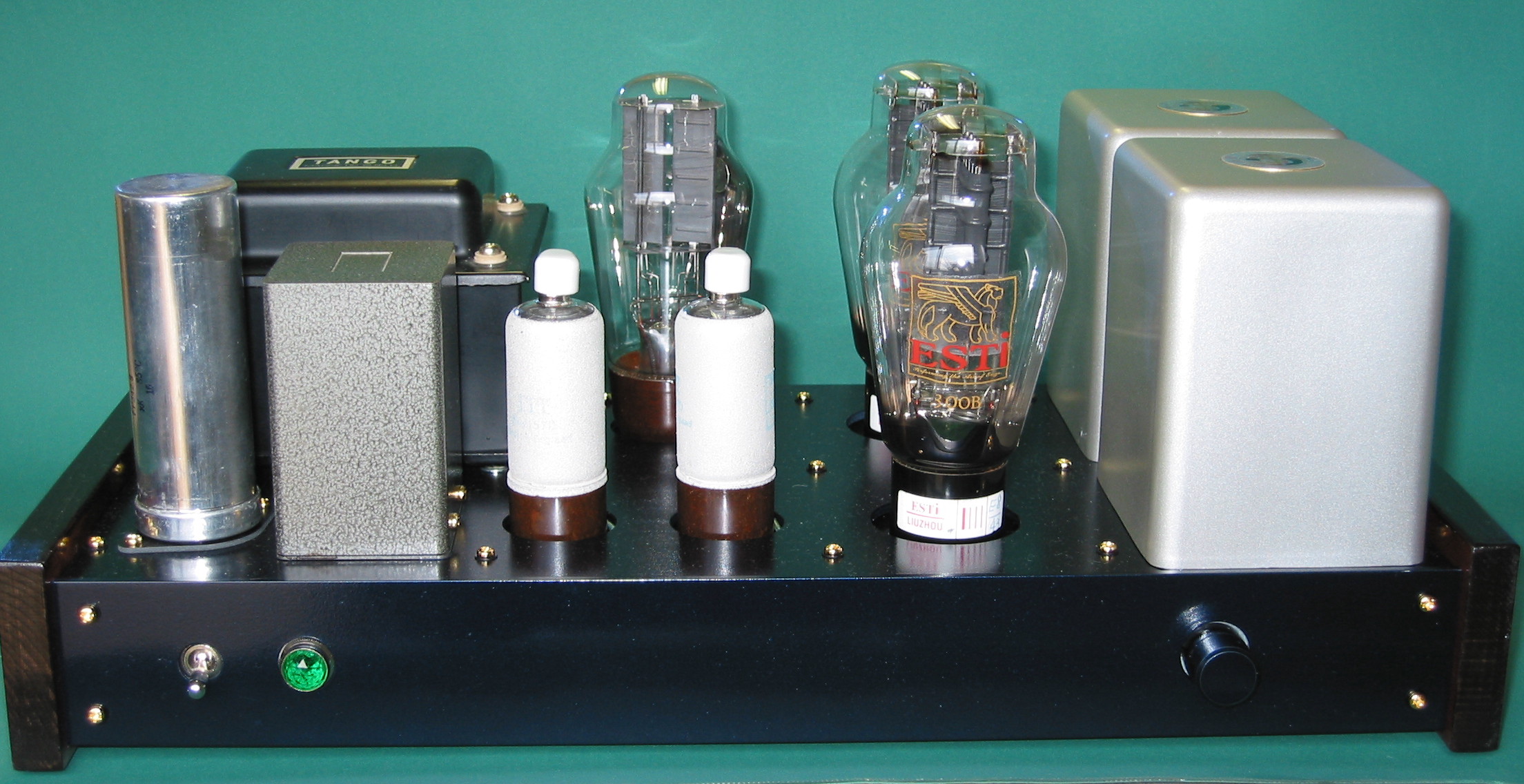

300Bシングル8 2007/2/5

 今回はJames製出力トランス(JS−6123HS)30Hzで20Wクラスのトランスです。300Bには似合いの 大きさです。1個15,000円でしたが、音を聞きますと満足出来る値段です。入手が難しいのが難点です。

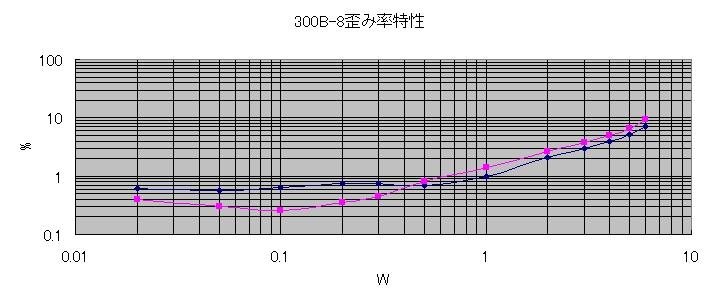

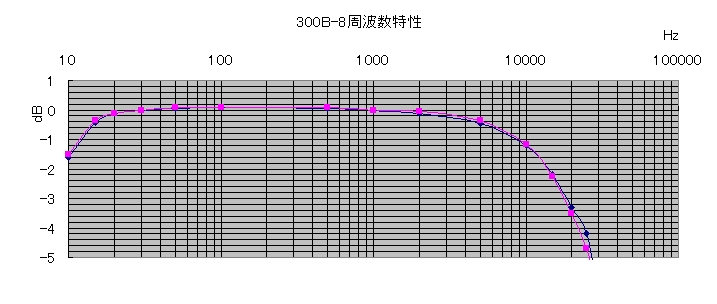

歪み特性がRL合いませんがEF37Aが原因のようです。取りかえれば直ると思いますが今は手持ちがありません。

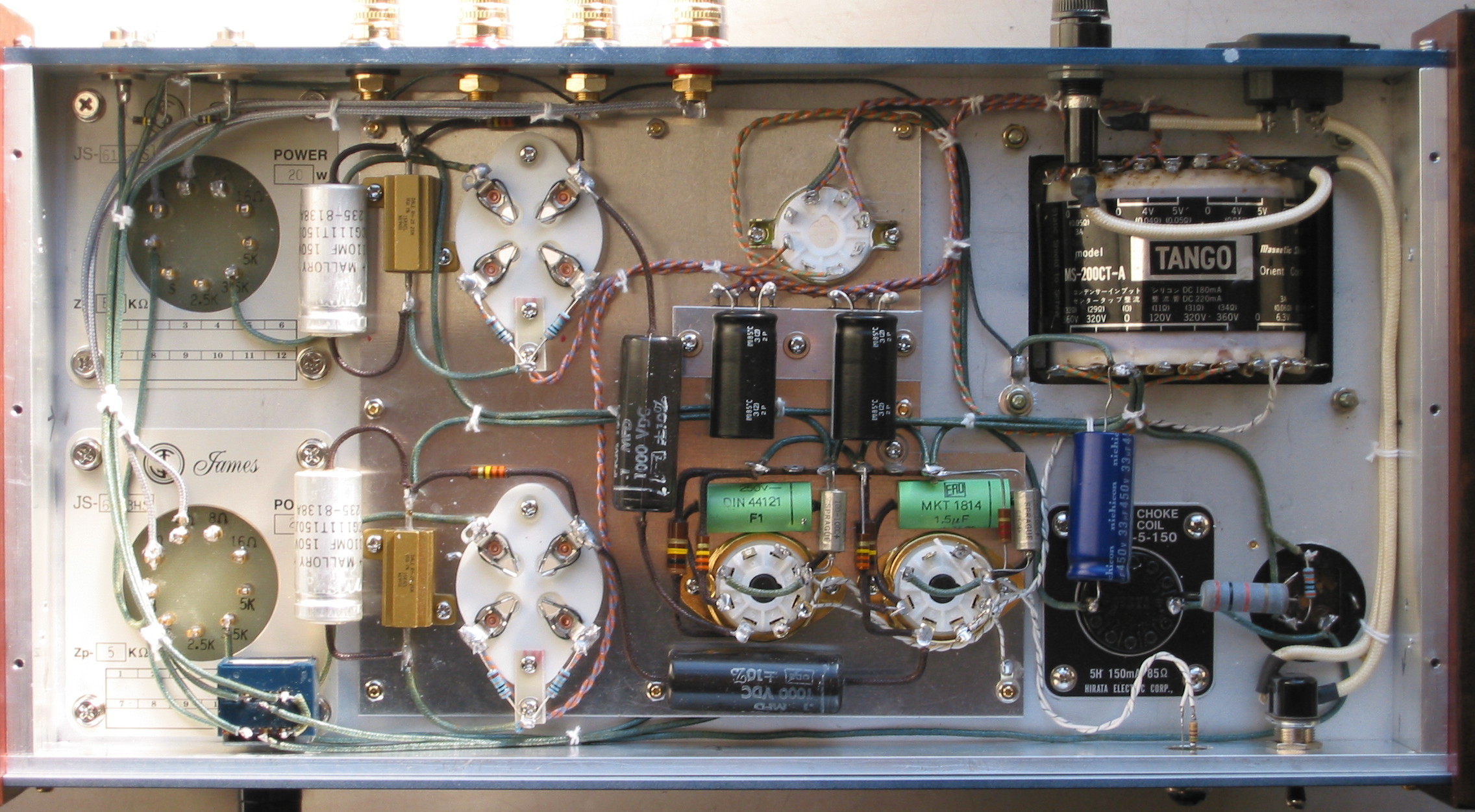

 線材、
  信号ライン B電源、グランドライン 1940年代 GAVITT 撚り線 20AWG
  ACライン  1943年GeneralElectric 撚り線(14AWG)
  SP端子まで 50年代から60年代のSURCO 撚り線(AWG22)
  ヒーター   50年代WE、錫メッキ単線(22AWG)、エナメル単線(24AWG)
  ハンダ、   1960年代のナッソ AT-7241。

James製出力トランス(JS-6123HS)はマイヤーヒヤリングヘルスケア(株)様で入手できます。2007/9/18



300B8



300B8


s2



s2



s2

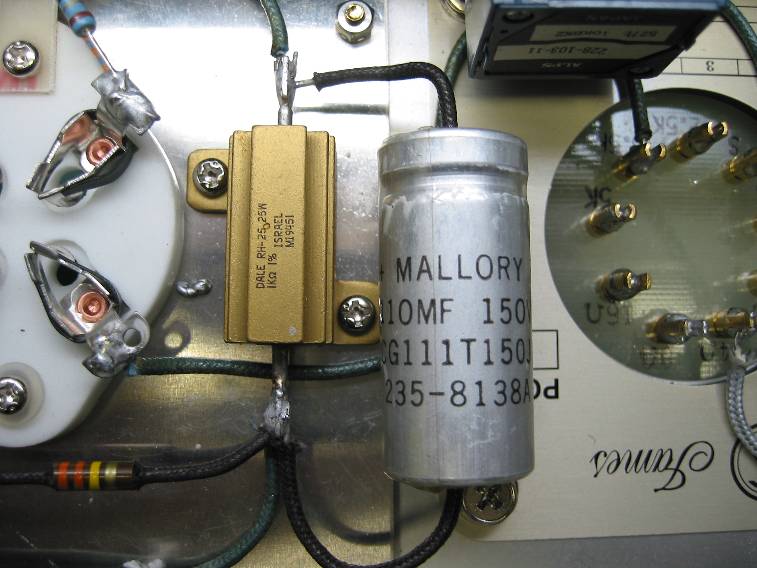

デール製1KΩとマロリー110μF/150V

s2

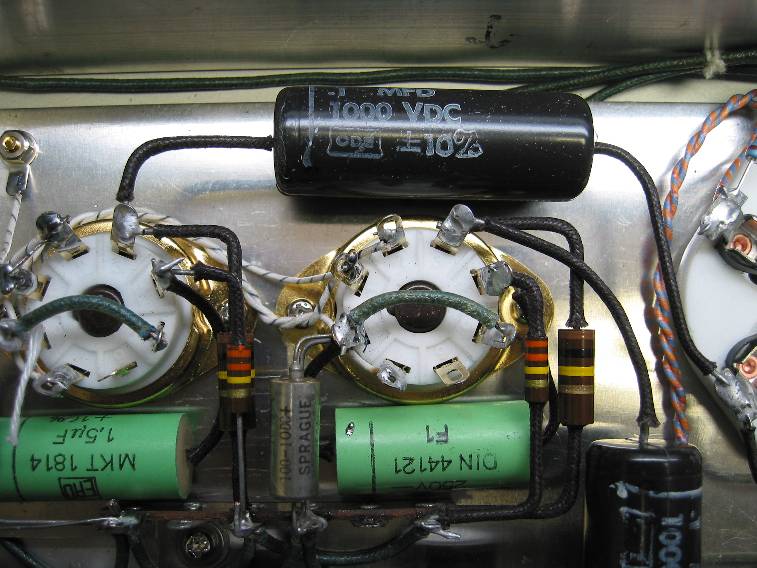

ブラックキャット0.1μF/1000V、ABの抵抗、SPRAGUEソリットタンタルコンデンサ
チューブもワックスコットンで『石油系のチューブだと音に臭みを感じてしまう方におすすめ』との言葉につられ使っています。
せっかくですから結束も石油系をやめ、凧糸で絡げています。

s2

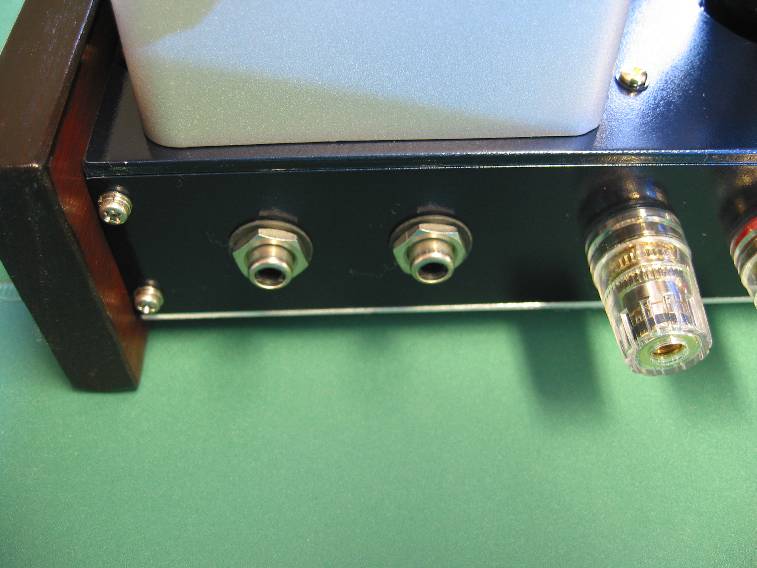

Switchcraft製フォノジャックです。高価ではありませんが音質的に安心して使えると思います。
他社の金メッキ品の方がやすいのですが最近はこれを使っています。絶縁板の入手が困難です。

s2

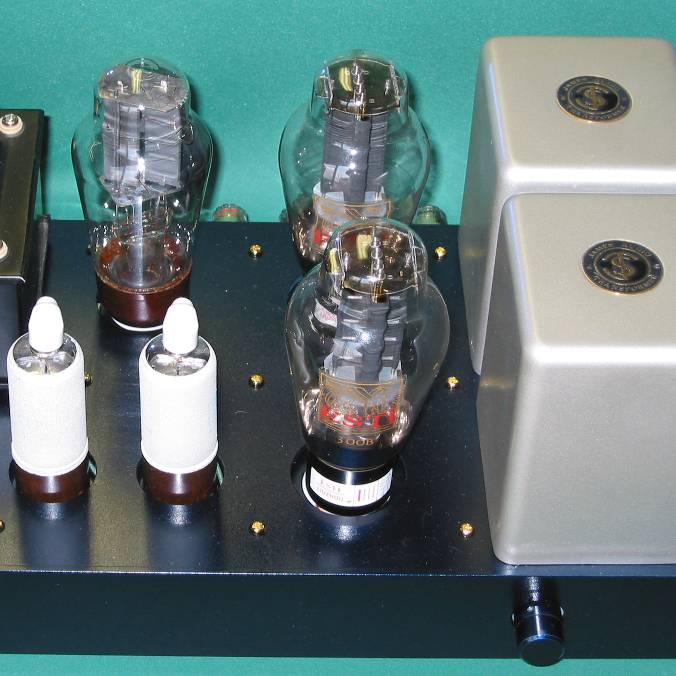

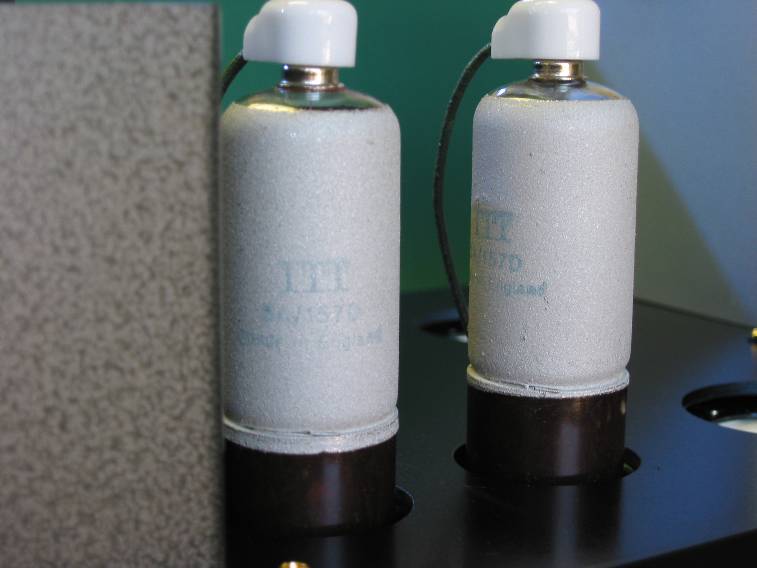

ITT製EF37Aです。赤いムラード製も良いのですがトランスに合わせてシルバーのITTです。
軍用規格で高品質のCV358(made in England)

s2

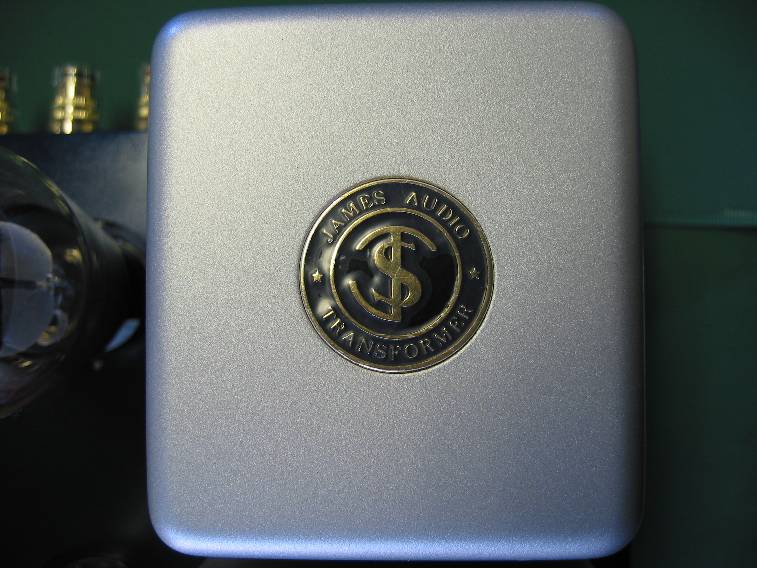

James製出力トランス JS−6123HS

s2


Carling の電源スイッチです。オールドぽいところが好きです。
ランプホルダーはジュエルのみ使っています。カットが綺麗でこれもオールドぽいです。中に入れたLEDが 雰囲気を壊してしまいました。軽く接着してありますのでネオン管にでも取りかえたいです。

s2

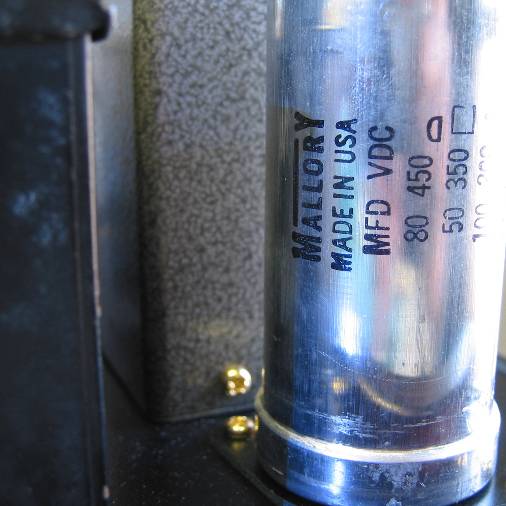

マロリーブロックコンデンサ、80μF/450V、50μF/350V
